Eurotre®
The cost effective roof panel

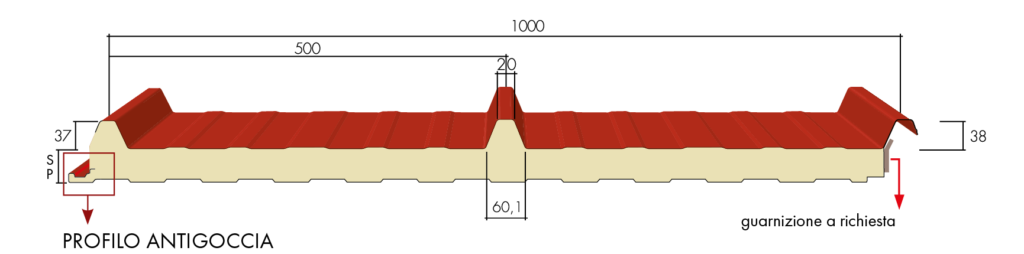

Lattonedil’s EUROTRE® panel has three ribs, is available in six different thicknesses to guarantee versatility of application and offers good aesthetic performance and reliability in terms of strength.
The main benefit offered by EUROTRE® is that it is extremely cost effective and affordable, making it ideal for use where severe operating conditions are not expected.
Available thickness:
30-40-50-60-80-100 mm.
Proprietà statiche (kg/m2)
Facciata esterna: Acciaio 0,4 mm | Facciata interna: Acciaio 0,4 mm
| SPESSORE PANNELLO (mm) | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | PESO (Kg/m2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 190 | 120 | 75 | 45 | 7,09 | ||||||
| 40 | 250 | 160 | 105 | 70 | 7,47 | ||||||
| 50 | 300 | 205 | 140 | 90 | 65 | 7,85 | |||||
| 60 | 345 | 250 | 170 | 120 | 90 | 65 | 8,23 | ||||
| 80 | 460 | 340 | 245 | 180 | 135 | 100 | 75 | 8,99 | |||
| 100 | 570 | 410 | 320 | 240 | 185 | 140 | 110 | 9,75 | |||
| Calcolo per dimensionamento statico eseguito secondo quanto contenuto nell’Allegato E della norma UNI EN 14509. Limite di freccia normale: 1/200ℓ | |||||||||||
Facciata esterna: Acciaio 0,6 mm | Facciata interna: Acciaio 0,4 mm
| SPESSORE PANNELLO (mm) | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 5,5 | 6 | PESO (Kg/m2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 195 | 140 | 95 | 55 | 5,67 | ||||||
| 40 | 255 | 171 | 130 | 85 | 6,05 | ||||||
| 50 | 315 | 230 | 160 | 120 | 85 | 6,43 | |||||
| 60 | 375 | 275 | 195 | 155 | 110 | 80 | 6,81 | ||||
| 80 | 495 | 335 | 260 | 210 | 170 | 130 | 95 | 7,57 | |||
| 100 | 580 | 420 | 330 | 270 | 225 | 180 | 135 | 8,33 | |||
| Calcolo per dimensionamento statico eseguito secondo quanto contenuto nell’Allegato E della norma UNI EN 14509. Limite di freccia normale: 1/200ℓ | |||||||||||
Facciata esterna: Acciaio 0,8 mm | Facciata interna: Acciaio 0,5 mm
| U trasmittanza | 30 | 40 | 50 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|
| W/m2 K | 0,71 | 0,55 | 0,44 | 0,37 | 0,28 | 0,22 |
| Kcal/m2 h °C | 0,61 | 0,4 | 0,38 | 0,32 | 0,24 | 0,19 |
Micronervatura del lato INFERIORE del pannello
da specificare in fase d’ordine
DOGATO
RIGATO
LISCIO
Customize your data sheet
The online configurator allows you to obtain static values by filling in the required parameters.
THE LOAD CAPACITIES SHOWN IN THE TABLES ARE PURELY INDICATIVE. IT IS THE TASK AND RESPONSIBILITY OF THE DESIGNER APPOINTED BY THE CLIENT TO DEFINE THE LOAD-BEARING CAPACITY OR TO CARRY OUT THE RESISTANCE VERIFICATION IN THE SPECIFIC CASE BEING DESIGNED, PRODUCING A SIGNED CALCULATION REPORT.
Lattonedil SPA reserves the right to make any changes aimed at improving the product without prior notice.
