Isoparfire® EI Elegant

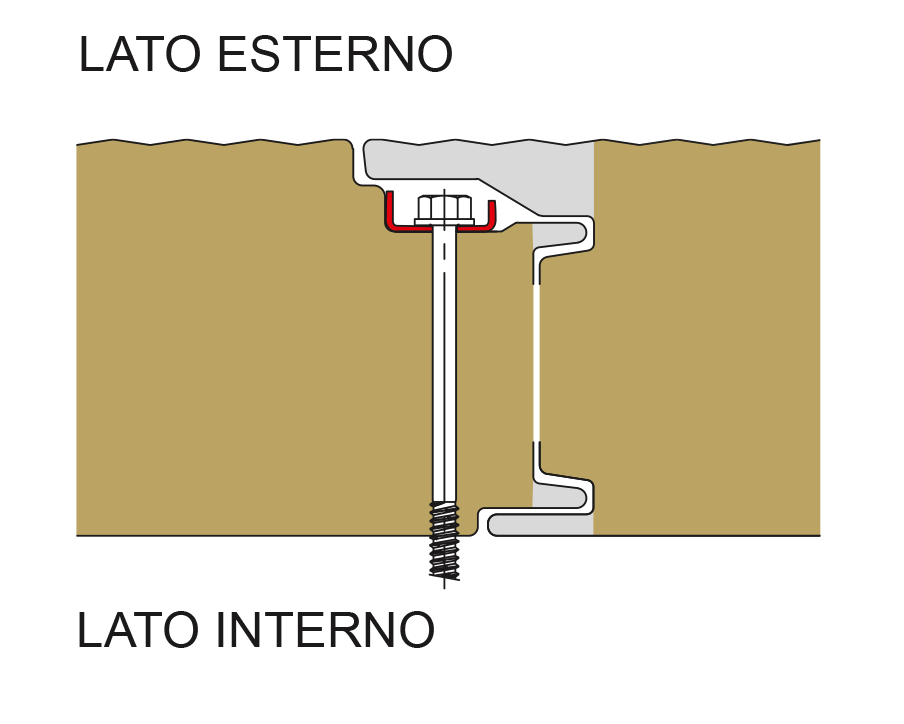

Pannelli parete in fibra minerale resistenti al fuoco con fissaggio nascosto
ISOPARFIRE® EI ELEGANT è un pannello nato per essere impiegato in pareti che richiedono sicurezza e buona resa estetica. ISOPARFIRE® EI ELEGANT ha la particolarità di essere dotato di fissaggi nascosti per la continuità dei pannelli in parete. è rivestito da due supporti in acciaio zincato preverniciato, acciaio inox, dello spessore standard di 0,5 mm.
Spessori diversi della doppia lamiera sono ottenibili su richiesta. La reazione al fuoco di ISOPARFIRE® EI ELEGANT è riassumibile in Classe A2-s1,d0.
A richiesta con densità da 120 a 150 Kg/m3
Resistenza al fuoco:
- EI 15 per pannello sp. 80 mm
- EI 120 per pannello sp. 120 mm
Massa isolante
DENSITÀ: 100 Kg/m3 ±10%.
DENSITÀ diverse ottenibili su richiesta.
N.B.: a livello produttivo non è possibile riempire i labbretti dell’incastro per le caratteristiche del tipo di isolante.
Lattonedil consiglia, durante la fase di montaggio, di utilizzare la piastrina di fissaggio in acciaio. La piastrina ha lo scopo di distribuire gli sforzi derivanti dal fissaggio e di aumentare la resistenza alle sollecitazioni di compressione e di depressione che agiscono sui pannelli di parete. La posizione e il numero dei punti di fissaggio va definita, dal progettista, in fase progettuale, in base alle sollecitazioni esercitate sulla struttura.
Configura prova statica
Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.
Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.
LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.
La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.
Contatti
ufficiotecnico@lattonedil.it
Ottieni la tenuta statica del tuo pannello.
Compila tutti i campi richiesti
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
