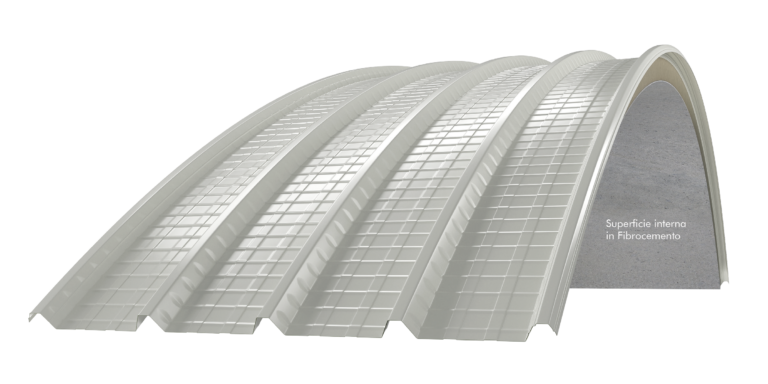

TTCurvo® Fibrocemento
In poliuretano o poliisocianurato
CARATTERISTICHE TECNICHE:
ESTRADOSSO
Realizzato con:
− Acciaio zincato per immersione a caldo in continuo sistema SENDZIMIR (UNI EN 10346) e preverniciato su linee in continuo con cicli di verniciatura differenti in funzione dell’impiego finale.
− Alluminio leghe serie 3000 o 5000 con finitura preverniciata con i cicli di cui al punto precedente o naturale.
− Lastra metallica in lamiera di acciaio protetta con lega alluminio-zinco-silicio (aluzinc)
CORPO CENTRALE
In schiuma rigida di poliuretano/poliisocianurato espanso a cellule chiuse, densità ≥ 40 Kg/m3.
INTRADOSSO
Realizzato in:
− Fibrocemento (spessore 4 mm) è un materiale costituito da una mistura di cemento e fibre con un’elevata resistenza alla trazione.
I manufatti ottenuti con questa mescola hanno una notevole resistenza alla corrosione, alla temperatura e all’usura, insieme a una notevole leggerezza.

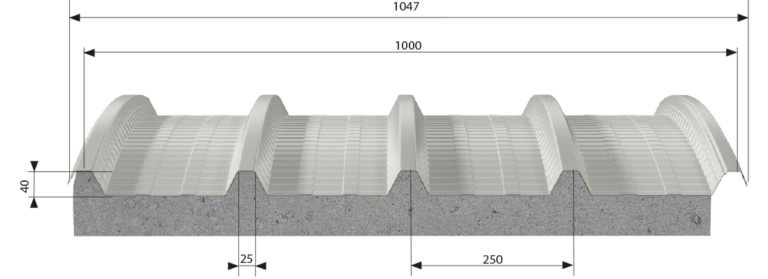

SVILUPPO DEL PANNELLO (ESTRADOSSO)
RAGGIO 3300 mm: da 1480 mm a 4450 mm;
Spessori: 40-60-70-80-90-100 mm
RAGGIO 6000 mm: da 1420 mm a 5900 mm;
Spessori: 40-60-70-80-90-100-110 mm
Configura prova statica
Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.
Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.
LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.
La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.
Contatti
ufficiotecnico@lattonedil.it
Ottieni la tenuta statica del tuo pannello.
Compila tutti i campi richiesti
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
