Isoparfire® Glass Elegant 2
Pannelli parete con isolante in lana di vetro con fissaggio nascosto
Quando anche il lato estetico contribuisce a dare valore all’immobile, entra in gioco ISOPARFIRE® GLASS ELEGANT 2,
il pannello sandwich più leggero della categoria, con reazione al fuoco classe A2-s1,d0, con fissaggio nascosto, in modo da garantirne la continuità visiva ed accrescere così l’impatto estetico. I due supporti in lamiera sono opzionabili tra acciaio zincato preverniciato o plastificato, alluminio naturale goffrato o preverniciato o acciaio inox.
Massa isolante:
Densità: 55 Kg/m3 ±10%.
Densità diverse ottenibili su richiesta.

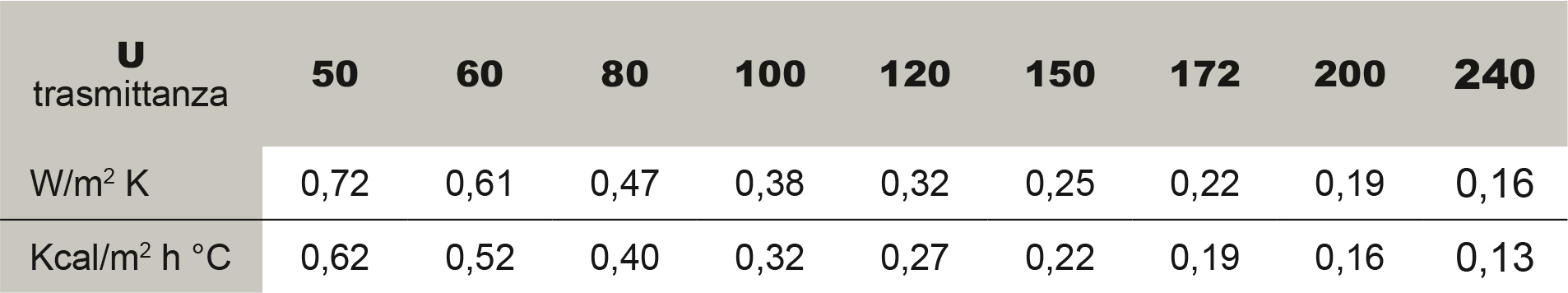

Coefficiente di conducibilità termica fino a λ = 0,039 Watt/mK
N.B.: a livello produttivo non è possibile riempire i labbretti dell’incastro per le caratteristiche del tipo di isolante.
Lattonedil consiglia, durante la fase di montaggio, di utilizzare la piastrina di fissaggio in acciaio. La piastrina ha lo scopo di distribuire gli sforzi derivanti dal fissaggio e di aumentare la resistenza alle sollecitazioni di compressione e di depressione che agiscono sui pannelli di parete. La posizione e il numero dei punti di fissaggio va definita, dal progettista, in fase progettuale, in base alle sollecitazioni esercitate sulla struttura.
Configura prova statica
Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.
Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.
LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.
La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.
Contatti
ufficiotecnico@lattonedil.it
Ottieni la tenuta statica del tuo pannello.
Compila tutti i campi richiesti
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
