Isoparfire® Elegant Sound
Pannelli parete fonoassorbenti e fonoisolanti in fibra minerale con fissaggio nascosto

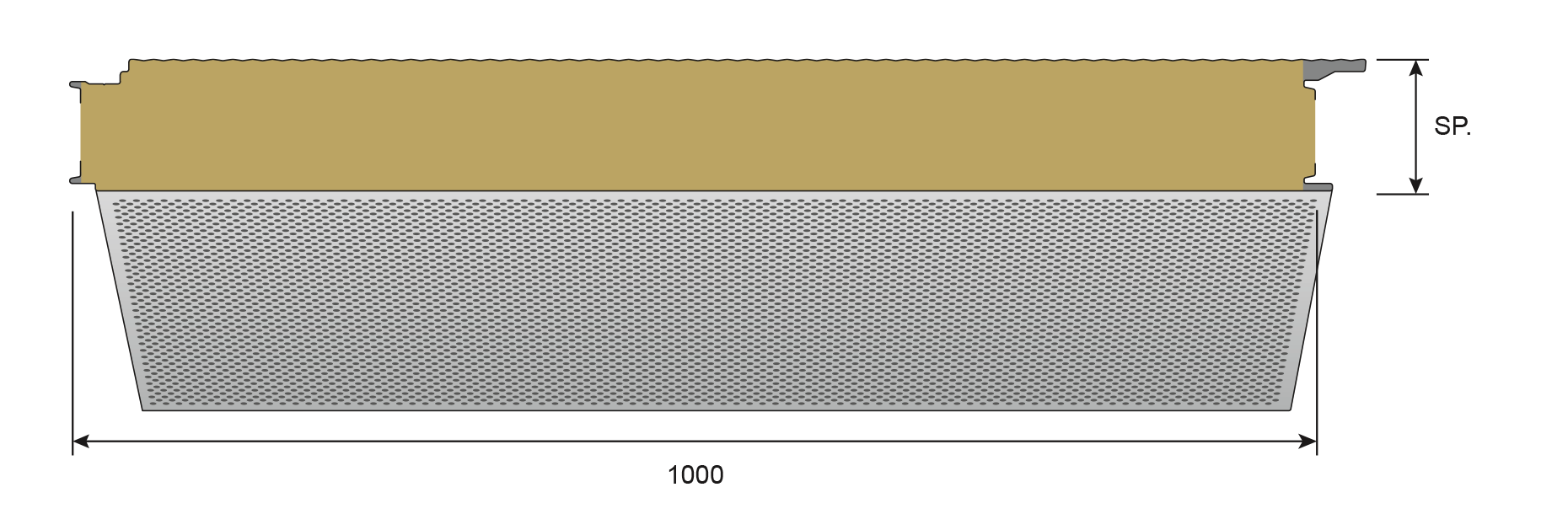

ISOPARFIRE® ELEGANT SOUND è un pannello sandwich utilizzato in pareti che richiedono le seguenti caratteristiche: incombustibilità, buona resa estetica e proprietà foniche, quali assorbimento e isolamento acustico. È classificato in termini di resistenza al fuoco come A2-s1,d0, grazie al suo materiale isolante, la fibra minerale; inoltre, ha la particolarità di essere dotato di fissaggi nascosti per la continuità dei pannelli in parete. Comfort e isolamento acustici sono resi possibili dai microfori presenti sul supporto interno, ordinabile a scelta tra acciaio zincato preverniciato, acciaio inox o alluminio naturale preverniciato, dello spessore standard di 0,5 mm. Spessori diversi della doppia lamiera sono disponibili su richiesta.
Massa isolante
Densità: 100 Kg/m3 ±10%.
Densità diverse ottenibili su richiesta.

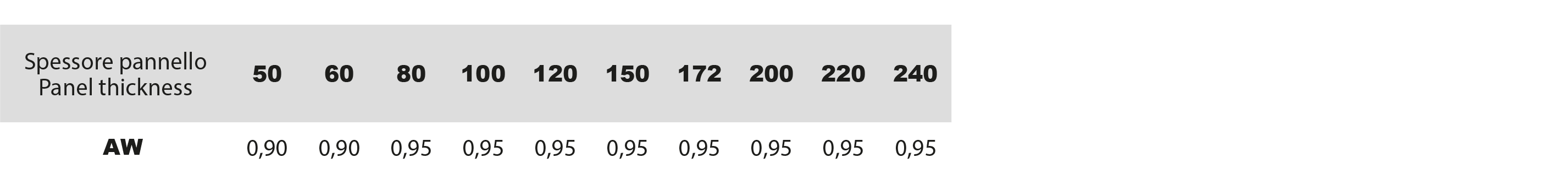

Assorbimento acustico
Spessore mm 50: AW = 0,90
Spessore mm 80: AW = 0,95
Spessore mm 100: AW = 0,95
Isolamento acustico
Spessore mm 50: RW = 31 dB
Spessore mm 80: RW = 34 dB
Spessore mm 100: RW = 35 dB
N.B.: a livello produttivo non è possibile riempire i labbretti dell’incastro per le caratteristiche del tipo di isolante.

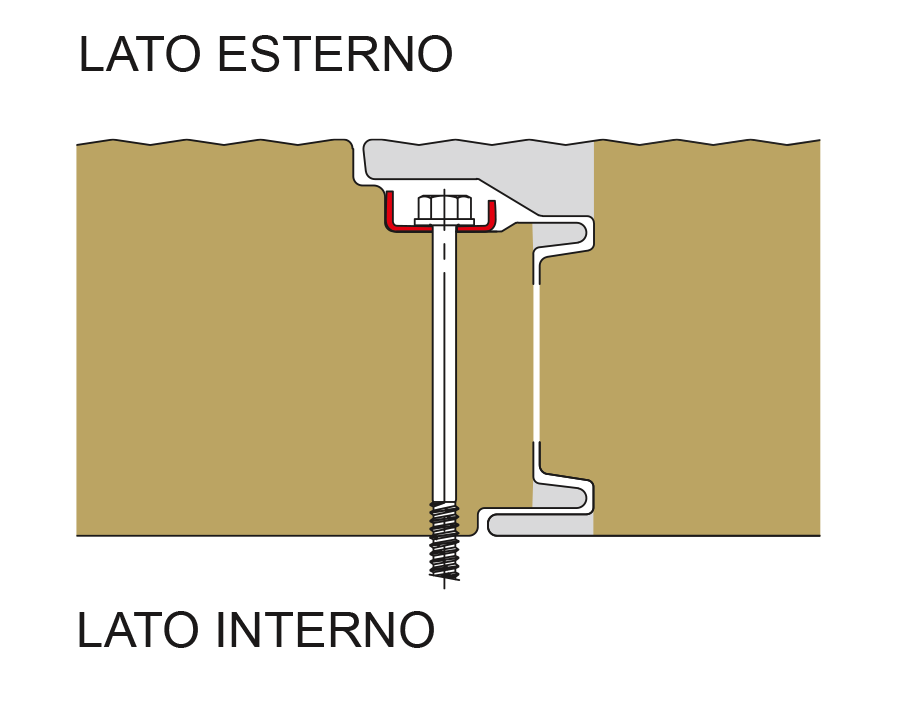

Lattonedil consiglia, durante la fase di montaggio, di utilizzare la piastrina di fissaggio in acciaio. La piastrina ha lo scopo di distribuire gli sforzi derivanti dal fissaggio e di aumentare la resistenza alle sollecitazioni di compressione e di depressione che agiscono sui pannelli di parete. La posizione e il numero dei punti di fissaggio va definita, dal progettista, in fase progettuale, in base alle sollecitazioni esercitate sulla struttura.
Configura prova statica
Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.
Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.
LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.
La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.
Contatti
ufficiotecnico@lattonedil.it
Ottieni la tenuta statica del tuo pannello.
Compila tutti i campi richiesti
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
