ISOPAR FRIGO Extreme

Il pannello per magazzini frigoriferi dalle alte prestazioni di isolamento termico

ISOPAR FRIGO EXTREME è il pannello metallico coibentato a base poliuretanica progettato per la costruzione di celle frigorifere industriali per bassa e media temperatura.

Il pannello ISOPAR FRIGO EXTREME è l′evoluzione della refrigerazione industriale poiché permette di coniugare valori di isolamento termico molto elevati con la semplicità del montaggio a secco dei pannelli. Tutte le superfici del pannello possono essere realizzate sia in acciaio che in acciaio inox e altri metalli, sono disponibili tutti i sistemi di verniciatura atti a proteggere i paramenti del pannello.

Finiture:
Dogato, Box, Liscio, Diamantato passo 15 mm

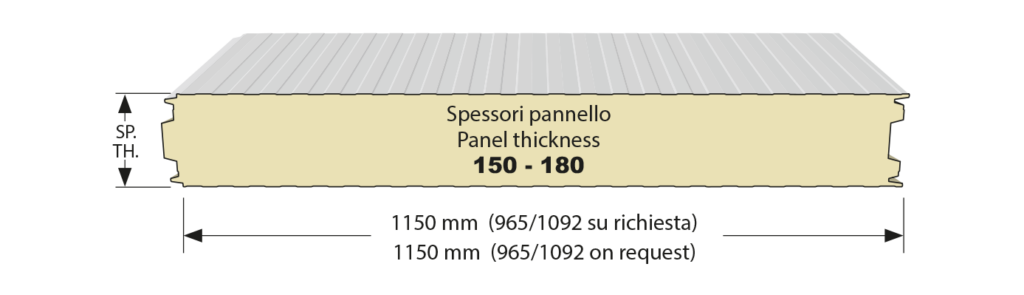

Prodotto negli spessori:
150-180-200-220-240-300 mm.

Larghezza utile: 1150 mm (965/1092 su richiesta)

Lunghezza massima: 15000 mm

Certificazioni:
PIR Zulassung Nr.Z-10.49-589
CE EN 14509
EPD UNI ISO 14025
PIR B-s2, d0 / PIR B-s1, d0
PIR EI30 / PIR EI45 / PIR EI60 / PIR EI90
PIR VKF 5.3
PIR B-s1, d0 Avis technique 2/15-1684
PIR CLASSE 0-2 AS/NZS 1530.3-1999

LEED

FDA Celle frigorifere
Trasmittanza

PUR e PIR
TTPR1ME

Configura prova statica

Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.

Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.

LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.

La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.

Contatti
ufficiotecnico@lattonedil.it

Ottieni la tenuta statica del tuo pannello.

Compila tutti i campi richiesti

 Salva come PDF

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
