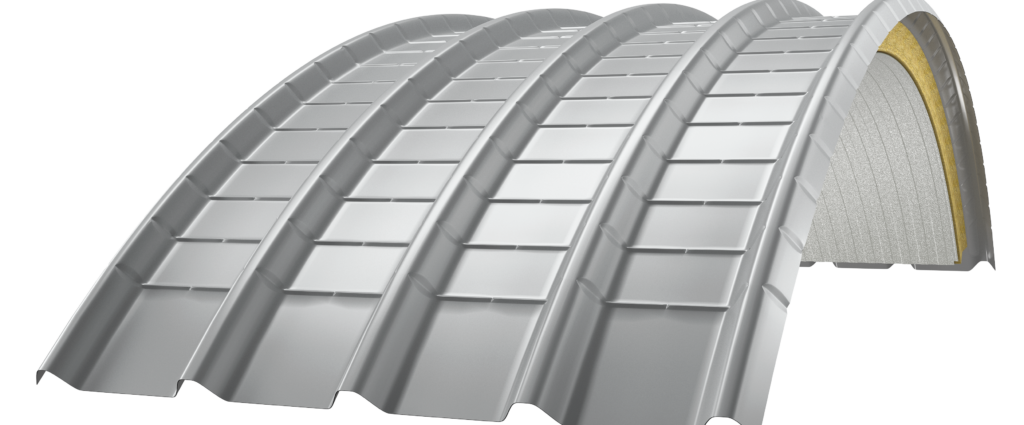

Isocurvofire® Raggio fisso

In Fibra Minerale

CARATTERISTICHE TECNICHE:
Estradosso
Realizzato con:
− Acciaio zincato per immersione a caldo in continuo sistema SENDZIMIR (UNI EN 10346) e preverniciato su linee in continuo con cicli di verniciatura differenti in funzione dell’impiego finale.
− Alluminio leghe serie 3000 o 5000 con finitura preverniciata con i cicli di cui al punto precedente o naturale.
− Lastra metallica in lamiera di acciaio protetta con lega alluminio-zinco-silicio (aluzinc)

Corpo centrale
Strato isolante in lana minerale incombustibile A1 ad alta densità (80-100 Kg/m3) a fibre orientate disposte ortogonalmente ai supporti esterni in una esclusiva figurazione a giunti sfalsati.

Intradosso
Realizzato in:
− Acciaio zincato per immersione a caldo in continuo sistema SENDZIMIR
(UNI EN 10346) e preverniciato su linee in continuo con cicli di verniciatura
differenti in funzione dell’impiego finale. Finitura Goffrata.

Sviluppo del pannello (estradosso)
RAGGIO 3300 mm: da 1300 mm a 4350 mm
RAGGIO 6000 mm: da 1300 mm a 5250 mm

Certificazioni

BROOF T3
A2s1d0
Trasmittanza



Personalizza la tua scheda tecnica

Il configuratore online permette di ottenere i valori statici scegliendo tra i parametri proposti.

 Salva la scheda tecnica

LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.

La Società Lattonedil SPA si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.
