EuroSolar Zero

Sistema per l’istallazione di moduli fotovoltaici su tetti piani con guaina isolante

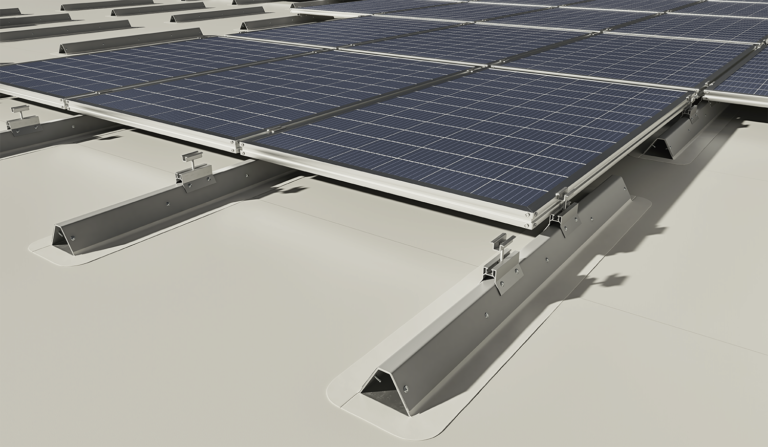

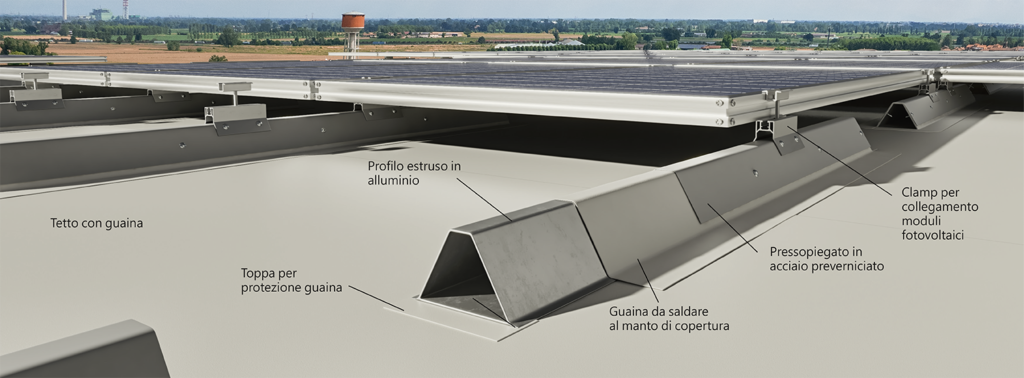

Per i tetti piani isolati con guaina, Lattonedil propone un sistema semplice composto da un profilo estruso in alluminio, con applicata una guaina che a scelta potrà essere in PVC, TPO o Bituminosa, ricoperta a sua volta da un pressopiegato in acciaio preverniciato.

Il sistema viene fissato al manto di copertura mediante termosaldatura della cimossa, evitando così la perforazione della membrana sottostante e riducendo i rischi di infiltrazioni.
Successivamente verranno fissati i Clamp per i moduli fotovoltaici tramite viti autoperforanti. Sono previsti distanziatori che possono all’occorrenza dare un inclinazione al pannello.

EuroSolar Zero è disponibile nella misura standard di 1200 mm., ma può essere ordinato a misura fino ad un massimo di 3000 mm.

Configura prova statica

Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.

Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.

LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.

La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.

Contatti
ufficiotecnico@lattonedil.it

Ottieni la tenuta statica del tuo pannello.

Compila tutti i campi richiesti

 Salva come PDF

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
