Alvelumiere 5G

Alvelumiere 5G-BI e Alvelumiere 5G-HI

Il sistema Alvelumiere 5G ottimizza la diffusione della luce all’interno della struttura, con un miglioramento conseguente al benessere degli occupanti e al risparmio energico.
Offre una soluzione flessibile, disponibile in diversi spessori (30, 40, 50, 60, 80, 100, 120, 150, 160, 180 e 200).
È un sistema unico sul mercato, composta da rinforzi in policarbonato estruso, i quali rimangono rigidi e mantengono le loro caratteristiche nel tempo.

Il policarbonato 5G permette di trovare il sistema che meglio soddisfa le tue esigenze.

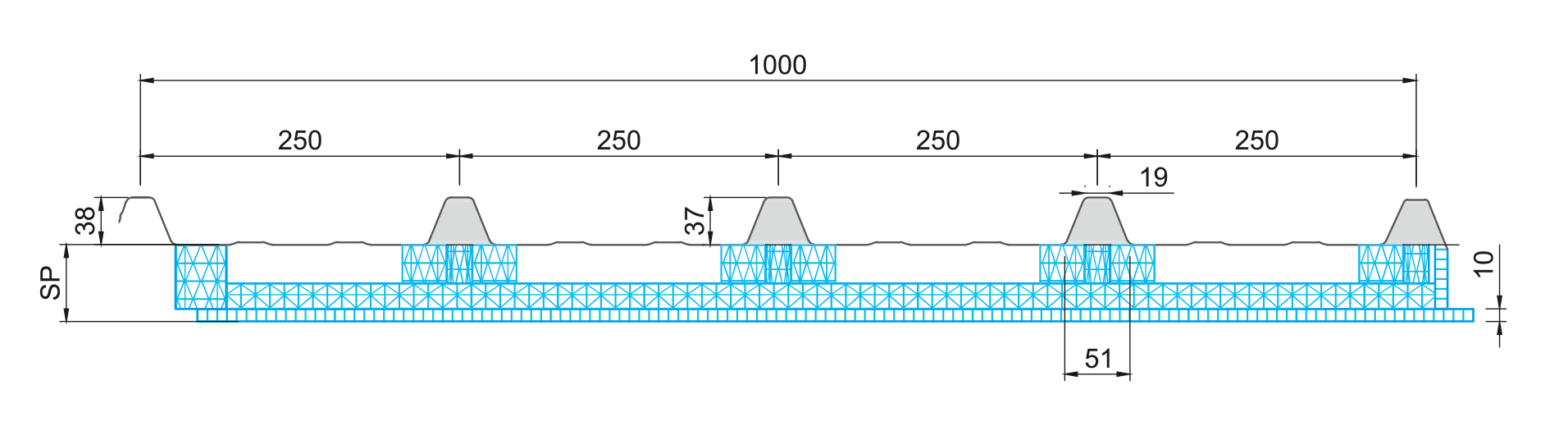

I pannelli in policarbonato 5G sono prodotti in due versioni (5G – BI e 5G – HI) così composti:

  • lato superiore realizzato in policarbonato compatto spessore 1 mm (secondo la norma EN-1013)
  • parte inferiore realizzata in policarbonato alveolare spessore 10 mm. La faccia superiore e inferiore sono accoppiate da profili alveolari in policarbonato estruso.

Inoltre il Policarbonato 5G – HI è il sistema di pannelli ancora più isolanti, per un comfort termico maggiore. In questo modo si ottiene anche un aumento della resistenza ai carichi e maggiore facilità di installazione, sia in caso di nuova costruzione o ristrutturazione.

Alvelumiere 5G – BI
Utilizzo Illuminazione naturale di coperture e rivestimenti coibentati
Lunghezza: da 1,50 m a 6,50 m
Spessore: 30, 40, 50, 60, 80, 100, 120, 150, 160, 180, 200 mm
Finitura esterna: Protezione UV
Colori Faccia superiore: opalino e neutro
Reazione al fuoco: B-s1,d0
Trasmissione luminosa: Opalino – 65 % / Neutro – 75%
Temperatura di utilizzo: – 40°C a +110°C
Garanzia: 10 anni
Trasmittanza termica U: Fino a 2,36 W/m2.K

Alvelumiere 5G – HI
Utilizzo Illuminazione naturale di coperture e rivestimenti coibentati
Lunghezza: da 1,50 m a 6,50 m
Spessore: 30, 40, 50, 60, 80, 100, 120, 150, 160, 180, 200 mm
Finitura esterna: Protezione UV
Colori Faccia superiore: opalino e neutro
Reazione al fuoco: B-s1,d0
Trasmissione luminosa: Opalino – 35 % / Neutro – 40%
Temperatura di utilizzo: – 40°C a +110°C
Garanzia: 10 anni
Trasmittanza termica U: Fino a 1,02 W/m2.K

BS1d0

ALVELUMIERE 5G-BI

ALVELUMIERE 5G-HI

Configura prova statica

Il configuratore online permette al cliente finale di scegliere un articolo ed ottenere i relativi valori statici.

Grazie ad una serie di parametri, l’utente può costruire il suo prodotto ideale e vedere in tempo reale come può cambiare in valori di staticità.

LE CAPACITÀ DI CARICO RIPORTATE NELLE TABELLE HANNO VALORE PURAMENTE INDICATIVO È COMPITO E RESPONSABILITÀ DEL PROGETTISTA INCARICATO DALLA COMMITTENZA DEFINIRE LA CAPACITÀ PORTANTE O ESEGUIRE LA VERIFICA DI RESISTENZA NEL CASO SPECIFICO OGGETTO DI PROGETTAZIONE, PRODUCENDO RELAZIONE DI CALCOLO FIRMATA.

La Società si riserva la facoltà di apportare qualsiasi modifica tendente al miglioramento del prodotto senza l’obbligo di preavviso.

Contatti
ufficiotecnico@lattonedil.it

Ottieni la tenuta statica del tuo pannello.

Compila tutti i campi richiesti

 Salva come PDF

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/200.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.

Calcolo eseguito in accordo all’Allegato E della Norma UNI EN 14509. Carico di esercizio uniformemente distribuito
sulla faccia esterna, gradiente termico ΔT=0, colori chiari e limite freccia normale 1/100.
I dati riportati nelle tabelle sono da ritenersi indicativi. Resta a carico del progettista la verifica dei valori in funzione delle
singole applicazioni.
